I. Lợi ích, công dụng
-
In mã vạch trong SAP® ERP, SAP R/3® hoặc mySAP® ERP:
-
Hầu như mọi máy in trong công ty bạn đều có thể in mã vạch? Tất nhiên cũng có máy in không hỗ trợ mã vạch đặc biệt?
-
Bạn đã có một máy chủ in Windows đang hoạt động (SAPSprint) hoặc bạn muốn in tài liệu mã vạch trực tiếp trên máy khách (SAPGUI)?
-
Bạn cần in mã vạch tuyến tính (như Code-39, Code-128, EAN-Codes ...) và mã vạch hai chiều 2D Barcode như PDF417, Data Matrix hoặc QR-Code?
-
Giải pháp độc lập phần cứng là nhu cầu, làm việc với hầu hết mọi máy in và không yêu cầu phần mở rộng của máy in (như mô-đun mã vạch DIMM hoặc mã vạch SIMM)?
-
Và bạn mong đợi hỗ trợ kỹ thuật có tay nghề?
--> Tất cả mong muốn trên đều có thể được giải quyết bằng TBarCode/SAPwin
II. Tính năng
1. Các tính năng chính của Barcode DLL:
-
Barcode DLL TBarCode/SAPwin mở rộng chương trình truyền SAPSprint của SAP với chức năng in mã vạch phổ quát. Ngoài ra, TBarCode / SAPwin có thể được vận hành với SAPGUI Client trên Microsoft Windows để in front-end hoặc với sự tích hợp WWI được cung cấp trong SAP EH & S.
-
Tất cả các mã vạch hai chiều tuyến tính và phổ biến được sử dụng trong ngành và thương mại đều được hỗ trợ bởi sản phẩm này.
-
In mã vạch không yêu cầu phần mở rộng phần cứng và do đó hoàn toàn độc lập với máy in. Trao đổi máy in là có thể bất cứ lúc nào. Một loạt các mô hình máy in được hỗ trợ (sử dụng SAP spool transfer program với Windows printer driver).
-
Hoạt động trên máy chủ in Print servers và Windows clients (máy in mạng – Network printer và máy in cục bộ - local printer).
-
Cài đặt đơn giản và không phức tạp.
-
Sử dụng đơn giản trong tất cả các tài liệu (SAPscript, SmartForms, ABAP, WWI Templates) với hệ thống mã vạch System Barcode và Printcontrol.
-
Mã vạch được tạo ra ở chất lượng đầu ra cao nhất có thể. Thích ứng với độ bão hòa mực hoặc mực in (giảm độ rộng thanh, cắt giảm pixel) được hỗ trợ.
-
Không có giới hạn dữ liệu cho mã 2D: Bạn có thể in vài nghìn byte cho mỗi Symbol.
-
Rất hiệu quả ...
-
Chi phí máy in: không. Chi phí đổi máy in: không. Chi phí cho nâng cấp phần cứng: không. Tải xuống phông chữ máy in: không cần. Sửa đổi SAP form: không. Nỗ lực cài đặt (system level): gần bằng không. Hỗ trợ sản phẩm: miễn phí.
2. Nguyên tắc hoạt động
-
SAPSprint, SAPGUI hoặc SAPlpd nhận lệnh in ở định dạng dữ liệu SAPWIN và dịch chúng sang ngôn ngữ máy in cuối cùng bằng cách sử dụng trình điều khiển máy in Windows Printer Driver. Trong quá trình này, các điều khiển in mã vạch từ loại thiết bị sẽ được chuyển qua Barcode DLL để tạo mã vạch. Các điều khiển in được chuyển đổi thành hình ảnh mã vạch có độ phân giải cao (định dạng vector EMF), được nhúng vào nhiệm vụ in (print job).
-
EH & S WWI đang tạo mã vạch thông qua giao diện Barcode DLL Interface được cung cấp trong wwiBC.dll. Các điều khiển in được lưu trữ trong WWI template được chuyển đổi thành hình ảnh mã vạch có độ phân giải cao, được nhúng vào mẫu template trong khi in.
-
Tất cả các định dạng mã vạch được hỗ trợ đều có thể cấu hình thông qua một giao diện duy nhất. Tất cả các máy in có thể được sử dụng thông qua trình điều khiển máy in Windows Printer Driver được phân phối.
-
Các mã vạch được tạo ra độc quyền bởi phần mềm của TEC-IT cụ thể là ở độ phân giải và chất lượng đầu ra cao nhất có thể. Bằng cách đó bạn có thể trang bị cho tất cả các máy in của bạn phần cứng độc lập và rộng khắp doanh nghiệp với khả năng in mã vạch.
3. Cài đặt mã vạch nâng cao
-
Tiết kiệm Pixel để giảm thiểu dung sai in trên phương pháp in phổ biến.
-
Tham số thay đổi toàn cục để điều chỉnh theo chiều dọc vị trí mã vạch (tránh các thay đổi trong biểu mẫu, bù chênh lệch trình điều khiển máy in).
-
Các giá trị mặc định của ngành công nghiệp phổ biến có thể được kích hoạt (tuân thủ các mô-đun DIMM / SIMM mã vạch).
-
Cài đặt kiểu phông chữ chung cho Human Readable Text trong mã EAN / UPS code (các thay đổi trong loại thiết bị hoặc biểu mẫu không cần thiết).
-
Xoay (0 °, 90 °, 180 °, 270 °)
-
Kiểm tra Checksum
-
Chiều rộng mô-đun (Module width), tỷ lệ chiều rộng thanh (bar width ratio)
-
Bộ mã con (Code subset) cho các biến thể mã vạch
-
Mã hóa nhị phân và mã hóa các ký tự không in được
-
Trình tự thoát ("Test \ 13" == "Test" + Carriage Return)
-
Các tham số mở rộng cho mã vạch 2D (chiều cao dòng (line height), mức hiệu chỉnh lỗi (error correction level), cột (column), ...)
-
Khả năng ghi nhật ký dữ liệu mở rộng để xử lý sự cố.
III. Yêu cầu hệ thống
1. Các hệ điều hành và thành phần SAP được hỗ trợ:
-
Mở rộng mã vạch cho SAPsprint, SAPGUI (SAPWIN.dll) và SAPlpd
-
SAPSprint V1.0.0.1 or higher (32 Bit and 64 Bit Version)
-
SAPGUI with SAPwin.dll V1.0.0.6 or higher (32 Bit and 64 Bit Version)
-
SAPlpd Version 3 or higher
-
EH&S WWI SP31 or later (wwiBC.dll)
-
Microsoft® Windows 7, Server 2008, 2008R2, 8, Server 2012, 2012R2, 10, Server 2016
-
SAP R/3 Release 2.2 và tất cả các hệ thống SAP ERP mới.
-
Với SPAD Host Spool Access F, S, U hoặc G kết hợp với tất cả các loại thiết bị dựa trên SAPWIN / SWIN.
-
Quản lý mã vạch thông qua System-Barcodes, Printer Barcodes và Printcontrols..
-
Thích hợp cho SAPscript, SmartForms và ABAP.

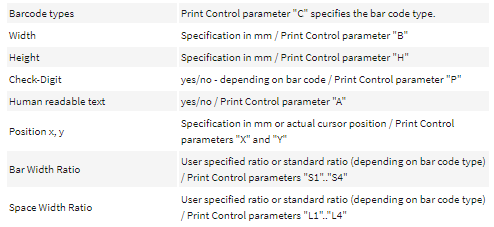

2. Các điều khiển in của SAPscript (Short Extract)
3. Các tùy chỉnh mã vạch (Advanced Barcode Settings)
-
Pixel shaving để giảm thiểu dung sai in trên phương pháp in phổ biến.
-
Tham số thay đổi toàn cục để điều chỉnh theo chiều dọc vị trí mã vạch (tránh các thay đổi trong biểu mẫu, bù chênh lệch trình điều khiển máy in).
-
Các giá trị mặc định của ngành công nghiệp phổ biến có thể được kích hoạt (tuân thủ các mô-đun DIMM / SIMM mã vạch).
-
Cài đặt kiểu phông chữ chung cho dữ liệu kiểu Text có thể đọc được của con người trong mã EAN / UPS (các thay đổi trong loại thiết bị hoặc biểu mẫu không cần thiết).
-
Xoay (0 °, 90 °, 180 °, 270 °)
-
Kiểm tra Checksum
-
Chiều rộng mô-đun, tỷ lệ chiều rộng thanh
-
Bộ mã con cho các biến thể mã vạch
-
Mã hóa nhị phân và mã hóa các ký tự không in được
-
Trình tự thoát ("Test \ 13" == "Test" + Carriage Return)
-
Các tham số mở rộng cho mã vạch 2D (chiều cao dòng, mức hiệu chỉnh lỗi, cột, ...)
-
Khả năng ghi dữ liệu mở rộng để xử lý sự cố.
4. Các loại mã vạch được hỗ trợ
- Tham khảo link: https://www.tec-it.com/en/software/sap/barcode-dll/datasheet/Default.aspx
IV. Download
V. Giá bán & Các phiên bản hiện có
- Phần mềm TBarCode/SAPwin có 2 phiên bản (Edition):
-
1D License
-
1D License chỉ hỗ trợ mã vạch tuyến tính (Code128, Code39, 2of5, EAN128...).
-
2D License
-
2D License hỗ trợ tất cả các mã vạch (linear bar codes, 2D barcodes, GS1 DataBar Stacked and Composite Codes...). Xin lưu ý rằng 2D License bao gồm 1D License.
- Mỗi Edition của phần mềm TBarCode / X có các tùy chọn license sau:
