Phép đo ảnh (#) và đo hiện trường vụ án
Là một bộ công cụ phần mềm Đo ảnh pháp y “Forensic Photogrammetry” nói chung, Cognitech AutoMeasure là phần mềm đo ảnh tốt nhất để sử dụng khi điều tra dữ liệu từ bằng chứng video hoặc hình ảnh. Lý do để sử dụng phần mềm này là khả năng không chỉ đo chiều cao của đối tượng mà các phần mềm cạnh tranh khác cũng có thể thực hiện được trong một số trường hợp hạn chế mà còn vì nó có thể đo thực tế bất kỳ kích thước nào trong hiện trường vụ án có thể nhìn thấy, bao gồm kích thước phương tiện “vehicle dimensions”, kích thước sinh trắc học cơ thể ngoài chiều cao (ví dụ: chiều rộng vai), độ dài cảnh, góc, diện tích, v.v.
1. Cognitech® AutoMeasure® là bộ công cụ đo ảnh chung (*) để đo bất kỳ đối tượng hoặc hiện trường vụ án nào được ghi lại trong ít nhất một hoặc một số khung hình ảnh/video.
2. Giao diện quy trình làm việc trực quan tự động trong Cognitech® AutoMeasure® cung cấp hướng dẫn từng bước.
3. Các bước được mã hóa màu theo mức độ hoàn thành và giúp người dùng cuối biết được tiến độ hiện tại.
4. Vì Cognitech® AutoMeasure® cung cấp hướng dẫn từng bước; Không cần phải có kiến thức nâng cao về phép đo quang để sử dụng phần mềm.
5. Phản hồi theo ngữ cảnh cung cấp hướng dẫn liên tục về bước tiếp theo cần thực hiện. 102. Hình ảnh bằng chứng kèm theo số đo có thể dễ dàng được xuất ra ở định dạng hình ảnh tiêu chuẩn.
6. Chức năng định vị điểm nâng cao cung cấp một phương pháp linh hoạt để đặt, kéo và thả cũng như gắn thẻ meta các điểm ưa thích tương ứng nhằm đơn giản hóa quá trình khớp âm thanh nổi nhiều chế độ xem.
Hiệu chỉnh camera tự động (#)
7. Để thực hiện Đo lường hiện trường vụ án bằng hình ảnh “Crime Scene Measurement”, điều quan trọng là phải tính toán mối quan hệ giữa camera và thế giới 3D đang được camera này ghi lại. Các tham số toán học của mối quan hệ này được gọi là tham số ‘Hiệu chỉnh máy ảnh’ - ‘Camera calibration’ parameters. Phương pháp nhận dạng mẫu thử nghiệm tự động đã được cấp bằng sáng chế của Cognitech, Tính năng hiệu chỉnh máy ảnh tự động Automatic Camera Calibration, phát hiện mẫu hiệu chuẩn (do Cognitech thiết kế) trong các hình ảnh thử nghiệm.
8. Sau khi phát hiện mẫu hiệu chỉnh, Hiệu chỉnh máy ảnh tự động Automatic Camera Calibration sẽ loại bỏ chính xác hiện tượng méo ống kính máy ảnh và ước tính các thông số bên trong máy ảnh (chẳng hạn như độ dài tiêu cự và độ lệch trung tâm quang học), mang lại kết quả chính xác hơn các phương pháp thử mẫu máy ảnh truyền thống.
9. Thuật toán cải tiến để hiệu chỉnh máy ảnh mang lại phép đo chính xác hơn.
10. Dễ dàng sử dụng chương trình độc lập hơn để hiệu chỉnh máy ảnh, hiển thị mẫu hiệu chỉnh trên màn hình, ngăn chặn tình trạng “cong vênh” hoặc “kéo dài” của mẫu hiệu chuẩn.
Đo kích thước trong một khung hình đơn “Single Frame Measure”

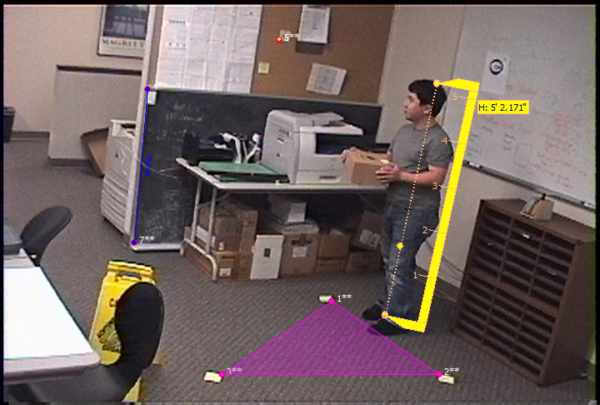

9. Tính năng đo kích thước trong một khung hình đơn “Single Frame Measure” cung cấp chiều cao của đối tượng trong một hình ảnh bằng chứng duy nhất từ một số phép đo hiện trường vụ án 3D bằng Phương pháp đo lường khung hình đơn “Single Frame Metrology Method”, ngay cả khi nguồn camera ban đầu đã bị dịch chuyển hoặc loại bỏ. Kỹ thuật Chiếu ngược “Reverse Projection technique” truyền thống không thể mang lại độ chính xác như nhau. Quan trọng hơn, kỹ thuật Chiếu ngược không thể thực hiện được nếu nguồn camera gốc đã bị dịch chuyển hoặc loại bỏ.
10. Với tính năng đo kích thước trong một khung hình đơn Single Frame Measure, vị trí camera chính xác được tính toán nội bộ và sử dụng để xác định hình dạng chiếu của cảnh nhìn thấy được đối với camera.
11. Bất kỳ tọa độ XYZ của điểm ảnh nào cũng có thể được xác định bằng cách nhấp vào một điểm trên ảnh bằng chứng, chỉ định bất kỳ một trong các thành phần tọa độ của nó, chẳng hạn như X và lấy hai thành phần tọa độ khác (Y và Z).
Tính năng đo 3D đa hướng “3D MultiView Measure” (#) và tái tạo hiện trường vụ án “Crime Scene Reconstruction”
12. Với một thông tin của một khung hình duy nhất (Kỹ thuật Single Frame Metrology được sử dụng bởi các đối thủ cạnh tranh) chỉ có thể thực hiện được các phép đo hiện trường vụ án rất hạn chế. Để thực hiện các phép đo hiện trường vụ án hoàn chỉnh, phải sử dụng phương pháp chụp ảnh đa hướng “MultView Photogrammetry”. Kỹ thuật đo 3D đa hướng “3D MultiView Measure” cung cấp độ chính xác tương tự hoặc cao hơn như Single Frame Measure vì nó chỉ yêu cầu một phép đo tỷ lệ duy nhất thay vì đo thủ công các vị trí XYZ của tất cả các điểm tham chiếu. 3D MultiView Measure cung cấp kết quả đo chính xác hơn khi sử dụng nhiều hình ảnh.
13. Phương pháp đo 3D MultiView Measure cung cấp các phép đo chiều cao, diện tích và khoảng cách của các đối tượng từ một phép đo tỷ lệ duy nhất, cho dù nguồn camera gốc có sẵn hay không. Phép đo kích thước trong một khung hình đơn “Single frame metrology”, phương pháp duy nhất mà các phần mềm khác hiện đang sử dụng, ước tính kích thước cảnh liên quan đến các điểm và đường triệt tiêu, được xác định từ các cấu trúc nhân tạo tại hiện trường. Mặc dù các công cụ Cognitech có thể thực hiện tất cả những điều đó, Cognitech Auto Measure là phần mềm chụp ảnh pháp y tốt nhất vì nó không yêu cầu sự hiện diện của các cấu trúc tuyến tính, vì những cấu trúc này có thể không có trong các cảnh tự nhiên, như vườn hoặc thảm thực vật dày đặc, v.v.
14. 3D MultiView Measure không yêu cầu hiển thị bất kỳ cấu trúc tuyến tính “Linear structures” nào trong hình ảnh bằng chứng (tức là không yêu cầu điểm biến mất “vanishing points”). Đo đạc hiện trường vụ án có thể liên quan đến việc đo các đối tượng và phương tiện trong video giám sát hoặc đo khoảng cách, góc và diện tích của hiện trường xung quanh các đối tượng này.
15. Có thể chụp thêm ảnh cần thiết cho MultiView Measure bất kỳ lúc nào miễn là có đủ các đặc điểm tương tự từ hình ảnh bằng chứng. Quá trình này làm tăng độ chính xác của phép đo và cho phép phép đo bao quát hiện trường vụ án lớn hơn.
16. Phép đo kích thước đa hướng MultiView Measure được thiết kế để sử dụng không chỉ để đo chiều cao của một cá nhân trong hình ảnh bằng chứng mà còn để đo bất kỳ thuộc tính hình học nào của hiện trường vụ án hoặc tai nạn (*) được chụp trong nhiều hình ảnh.
Trình tạo & Đo kích thước toàn cảnh “Panorama Builder & Measure” (#)

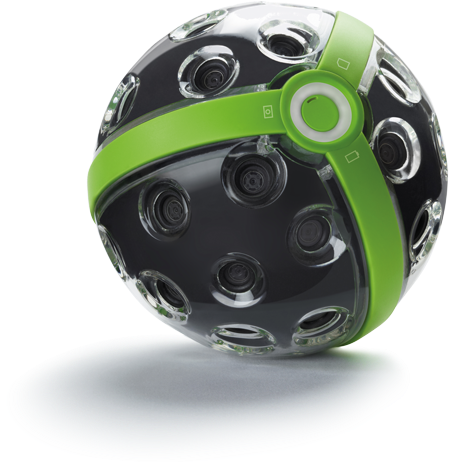

17. Việc đo đạc hiện trường vụ án có thể cần đo những khoảng cách không vừa với bất kỳ hình ảnh đơn lẻ nào. Trong trường hợp này, việc có được những hình ảnh toàn cảnh về hiện trường vụ án “Panoramic Crime Scene Images” được ‘khâu’ chính xác về mặt hình học sẽ trở nên hữu ích. Trình tạo ảnh toàn cảnh Panorama Builder tạo ra chính xác ảnh toàn cảnh được ghép 360° đầy đủ từ hình ảnh mắt cá “fisheye images” (*) (#).
18. Các ảnh toàn cảnh được ghép “Stitched panoramas” sẽ được mở ra và chỉnh sửa để xem xoay bình thường.
19. Hình ảnh toàn cảnh được tạo trong Panorama Builder có thể được sử dụng trong phép đo 3D RAMA® Panorama Measure (#) cũng như cung cấp khả năng chụp ảnh hiện trường vụ án 360° chính xác. 3D RAMA® Panorama Measure: Đo trong toàn bộ phạm vi quan sát 360° “Entire 360° Visual Sphere of View” (#) Các công cụ đo toàn cảnh 3D RAMA® Panorama Measure tools được mô tả trong phần công cụ đo lường Measurement Tools.
20. 3D RAMA® Panorama Measure sử dụng phương pháp đo ảnh nâng cao khác với công nghệ đo đa góc độ MultiView Measure, cho phép đo lường con người, đồ vật, tai nạn và hiện trường vụ án linh hoạt hơn nhiều.
21. Với 3D RAMA® Panorama Measure, hình ảnh bằng chứng có thể được so khớp với nhiều hình ảnh thử nghiệm mà không cần phải định vị cẩn thận camera hình ảnh thử nghiệm để ghi lại càng nhiều điểm chung càng tốt. Điều này đơn giản hóa đáng kể việc thu thập dữ liệu hiện trường vụ án và loại bỏ các lỗi bỏ sót điểm.
22. 3D RAMA® Panorama Measure cung cấp khả năng đo tất cả các đại lượng hình học giống như trong MultiView Measure, ví dụ: chiều cao, diện tích và các phép đo khoảng cách khác nhau. Tuy nhiên, các điểm đo không cần phải thuộc cùng một hình ảnh được chụp, do đó cho phép đo khoảng cách giữa các điểm được phân tách bằng vật cản (ví dụ: tường, cây) và khoảng cách lớn.
23. Phương pháp đo toàn cảnh 3D RAMA® Panorama Measure cung cấp phương pháp hiệu quả nhất để chụp ảnh cảnh và tạo ra các phép đo chính xác.
24. Dữ liệu camera toàn cảnh Theta 360° của Ricoh được tích hợp liền mạch để xem toàn bộ phạm vi quan sát 360° trong thế giới thực.
25. Bằng cách chụp hai hoặc nhiều ảnh toàn cảnh bằng camera Theta 360° của Ricoh và sử dụng công cụ đo toàn cảnh 3D RAMA® Panorama Measure, người dùng có thể thực hiện tất cả các phép đo hình học mà đo đa góc độ 3D MultiView Measure mang lại cùng với sự tiện lợi hơn khi vận hành và đo lường trong toàn bộ hình ảnh 360° phạm vi nhìn (#).
Công cụ đo toàn cảnh 3D RAMA® Panorama Measure: Đo trong toàn bộ phạm vi toàn cảnh Measuring in the Entire 360º Visual Sphere of View (#)
Các công cụ đo toàn cảnh 3D RAMA® Panorama Measure tools được mô tả trong phần công cụ đo lường Measurement Tools.
26. 3DRAMA® Panorama Measure sử dụng phương pháp đo ảnh tiên tiến khác với MultiView Measure, cho phép đo lường con người, đồ vật, tai nạn và hiện trường vụ án linh hoạt hơn nhiều. Gần đây, camera công nghệ 360 độ chất lượng cao, giá cả phải chăng đã ra mắt. Ưu tiên sử dụng hình ảnh 360 độ từ hiện trường vụ án so với sử dụng camera DSLR truyền thống. Điều đó đặc biệt đúng khi thực hiện Phép đo ảnh pháp y “Forensic Photogrammetry” từ bằng chứng video. Phép đo ảnh 360 độ mở rộng phương pháp đo MultiView Measure bằng cách hiển thị tất cả các điểm có thể nhìn thấy, giúp đơn giản hóa việc khớp các điểm bằng phép đo ảnh lập thể. Điều này giúp người dùng tiết kiệm thời gian thực hiện phép đo ảnh và là điều khiến Cognitech AutoMeaure64 trở thành phần mềm chụp ảnh pháp y tốt nhất so với đối thủ.
27. Với 3D RAMA® Panorama Measure, hình ảnh bằng chứng có thể được so khớp với nhiều hình ảnh thử nghiệm mà không cần phải định vị cẩn thận camera hình ảnh thử nghiệm để ghi lại càng nhiều điểm chung càng tốt. Điều này đơn giản hóa đáng kể việc thu thập dữ liệu hiện trường vụ án và loại bỏ các lỗi bỏ sót điểm.
28. 3D RAMA® Panorama Measure cung cấp khả năng đo tất cả các đại lượng hình học giống như trong đo đa góc độ MultiView Measure, ví dụ: chiều cao, diện tích và các phép đo khoảng cách khác nhau. Tuy nhiên, các điểm đo không cần phải thuộc cùng một hình ảnh được chụp, do đó cho phép đo khoảng cách giữa các điểm được phân tách bằng vật cản (ví dụ: tường, cây) và khoảng cách lớn.
29. Phương pháp đo toàn cảnh 3D RAMA® Panorama Measure cung cấp phương pháp hiệu quả nhất để chụp ảnh cảnh và tạo ra các phép đo chính xác.
30. Dữ liệu camera toàn cảnh Theta 360° của Ricoh được tích hợp liền mạch để xem toàn bộ phạm vi xem 360° trong thế giới thực.
31. Bằng cách chụp hai hoặc nhiều ảnh toàn cảnh bằng máy ảnh Theta 360° của Ricoh và sử dụng đo toàn cảnh 3D RAMA® Panorama Measure, người dùng có thể thực hiện tất cả các phép đo hình học mà đo đa góc độ 3D MultiView Measure mang lại cùng với sự tiện lợi hơn khi vận hành và đo lường trong toàn bộ hình ảnh 360° phạm vi nhìn (#).

Tính năng 3D Tour: Ghép 360° các cảnh phạm tội mở rộng “360° Stitching Extended Crime Scenes”
32. Thiết lập các chuyến tham quan cho phép người dùng “đi qua” hiện trường vụ án được khâu ghép 360°. Quá trình đi qua sẽ tự động xác định chế độ xem camera gần nhất bằng cách nhấp vào bất kỳ vị trí nào trên sàn.

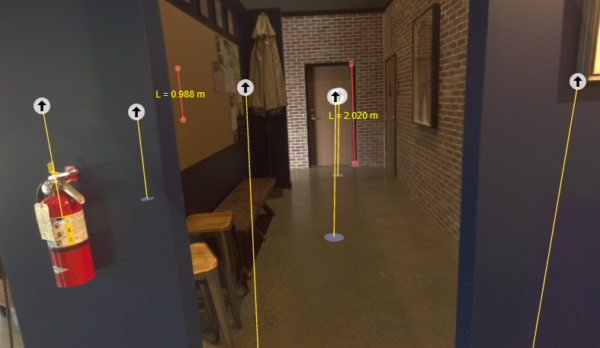

33. Đo quang học Đo khoảng cách, góc và vật thể trong khung cảnh Scene Tour. Khoảng cách có thể được đo giữa các điểm ngay cả khi chỉ hiển thị trên các máy ảnh khác nhau.
34. Kết hợp hình ảnh camera 360° vào một chuyến tham quan duy nhất có thể hiển thị qua trình duyệt web.
35. Đo lường từ bên trong các trình duyệt web tiêu chuẩn của bạn (Chrome, Firefox, Edge) mà không cần phần mềm.
36. Dán nhãn đối tượng trong hiện trường.
37. Lưu các phép đo dưới dạng lớp phủ độc lập hiển thị linh hoạt khi di chuyển qua cảnh.

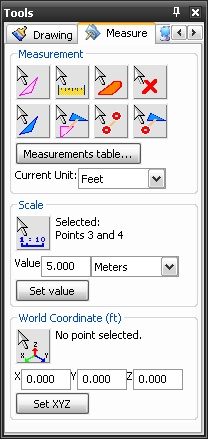

Các công cụ đo Measurement Tools (*)
38. Cognitech® AutoMeasure® cung cấp phản hồi lỗi tự động “Automatic Error Feedback” (#), giúp người dùng cuối xác định và sửa các vị trí điểm không chính xác và tăng độ chính xác của phép đo.
39. Tam giác cơ sở “Base Triangle” cho phép người dùng cuối xác định mặt phẳng 3D bằng cách nhấp vào ba điểm bất kỳ trong hình ảnh. Mặt phẳng 3D này có thể được sử dụng để tính toán tọa độ XYZ của bất kỳ điểm nào nằm trên mặt phẳng bằng cách chỉ cần nhấp vào điểm đó.

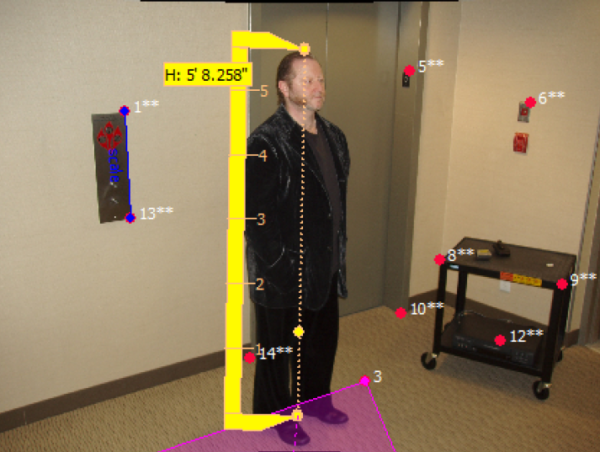

40. Công cụ đo chiều cao thước ảo “Virtual Ruler Height Measurement Tool” (*) cung cấp công cụ thước đo kỹ thuật số vuông góc trong thế giới thực để đo chiều cao của bất kỳ vật thể hoặc cá nhân nào có thể nhìn thấy được đế.
41. Khi các điểm và mặt phẳng được xác định bằng cách nhấp vào hình ảnh, khoảng cách trong thế giới thực có thể được đo bằng Công cụ đo khoảng cách Distance Measure Tools (*) từ điểm tới điểm, mặt phẳng tới điểm hoặc mặt phẳng tới mặt phẳng. Khả năng đo khoảng cách và do đó đo góc (thông qua lượng giác đơn giản) rất hữu ích trong việc điều tra đạn đạo tại hiện trường vụ án.
42. Chỉ cần nhấp vào chuỗi các điểm trong ảnh và khoanh vùng khu vực, bất kỳ khu vực nào trong thế giới thực đều có thể được đo bằng Công cụ đo diện tích Area Measure Tool (*). Điều này thường hữu ích trong việc phân tích vết máu.
43. Kính lúp kỹ thuật số “digital magnifying glass” được cung cấp trong phần mềm Cognitech AutoMeasure® cho phép đặt điểm chi tiết.
44. Công cụ tọa độ thế giới “World Coordinate Tool” cho phép người dùng cuối thiết lập thủ công một hệ tọa độ đã biết, cho phép người dùng cuối thống nhất dần dần tọa độ của tất cả các điểm được đo trong tất cả các hình ảnh theo một hệ tọa độ 3D duy nhất.
|
Thông tin kĩ thuật
*Các nhà khoa học của Cognitech đã đi tiên phong trong việc sử dụng các công cụ đo ảnh toán học pháp y được tòa án chứng nhận ở Hoa Kỳ và các tòa án luật quốc tế kể từ năm 1992.
*Các thuật toán mang tính cách mạng của phần mềm AutoMeasure® của Cognitech đã được phát triển bởi một nhóm các nhà khoa học Cognitech®. Công nghệ Cognitech® này đã nhận được sự công nhận và ngày nay được sử dụng bởi tổ chức định hướng đo ảnh có uy tín nhất của chính phủ Hoa Kỳ: Cơ quan Không gian Địa lý Quốc gia, cơ quan đang sử dụng nó cho các Đo lường Địa lý có độ chính xác cao của họ.
*Trong khi sử dụng phần mềm AutoMeasure® của Cognitech, các cá nhân và phương tiện được ghi lại trên video/ảnh bằng chứng có thể được xác định hoặc loại trừ bằng phương pháp đo ảnh ngay cả khi camera giám sát ban đầu đã được di chuyển hoặc gỡ bỏ (không thể thực hiện được bằng Phương pháp chiếu lại “Reprojection Method” lỗi thời).
*Kỹ thuật viên có thể thực hiện các phép đo chính xác từ hiện trường vụ án bất cứ lúc nào bằng cách sử dụng hình ảnh hiện trường được lưu trữ và các thông số hiệu chỉnh máy ảnh (ngay cả khi hiện trường không còn tồn tại trên thực tế nữa). Trong quá trình khám nghiệm hiện trường, không thể dự đoán được tất cả các phép đo tuyến tính và diện tích cần thiết.
*Phần mềm AutoMeasure® của Cognitech có thể thực hiện phép đo ảnh mà không cần BẤT KỲ phép đo thủ công nào, chỉ sử dụng cách sử dụng máy tính tương ứng điểm âm thanh nổi giữa các hình ảnh cảnh. Không cần thước dây và việc đo thủ công tốn thời gian!
*Phần mềm AutoMeasure® của Cognitech tính toán chính xác mọi kích thước tuyến tính trong hình ảnh/khung hình, chiều cao của con người, cỡ giày, chiều dài/chiều cao của xe, góc giữa bất kỳ đường thẳng và bề mặt nào (quỹ đạo). Phần mềm này còn tính toán thêm các khu vực điểm do người dùng chọn, vị trí/góc máy ảnh và hơn thế nữa.
*Phần mềm AutoMeasure® của Cognitech là phần mềm đo ảnh duy nhất được tích hợp tự nhiên với các chương trình phần mềm Video Investigator® và VideoActive® của Cognitech. Các chương trình này là công cụ phân tích và nâng cao video/hình ảnh và là phần mềm tiên tiến nhất trên thế giới.
*Cognitech AutoMeasure là phần mềm Đo ảnh pháp y duy nhất có tất cả: Đo lường khung đơn, phép đo ảnh âm thanh nổi MultiView, phép đo âm thanh nổi MultiView 360 độ và phép đo ảnh video cũng như chuyến tham quan toàn cảnh 360 độ đến hiện trường vụ án. Việc kết hợp tất cả các công nghệ đo ảnh tiên tiến ở trên là điều khiến Cognitech AutoMeasure trở thành phần mềm đo ảnh tốt nhất trên thị trường thế giới hiện nay.
|
*Các mục trên được đánh dấu bằng dấu thăng (#) biểu thị các khả năng video pháp y độc đáo CHỈ thuộc quyền sở hữu của Cognitech, Inc. do các bằng sáng chế tại Hoa Kỳ và Quốc tế của Cognitech, Inc. đã được cấp và đang chờ xử lý.
*Các mục trên được đánh dấu hoa thị (*) là các khả năng thiết kế tính toán được chỉ định là công nghệ tiên tiến hàng đầu của công nghệ video pháp y và thường không có sẵn đối với các đối thủ cạnh tranh khác trong lĩnh vực này.
|
